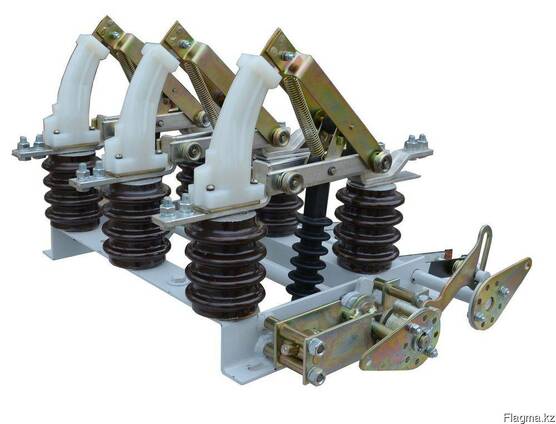

Выключатель нагрузки ВНА-П(Л)-10/630 20з У2 без пред.

Выключатель нагрузки ВНА-П(Л)-10/630 20з У2.
Выключатели нагрузки ВНА-10/630 автогазового типа с заземляющими ножами применяются для включения и отключения под нагрузкой участков цепей трехфазного тока напряжением 6-10 кВ, частотой 50 Гц. Также, выключатели ВНА-10/630 используются для заземления отключенных участков при помощи заземляющих ножей. Выключатель нагрузки ВНА-10/630 может использоваться в комплектных трансформаторных подстанциях, камерах обслуживания, комплектных распределительных устройствах. Выключатель ВНА-10/630 является коммутационным аппаратом, имеет автогазовое дугогасительное устройство. Гашение дуги реализуется при помощи потоков газов, которые выделяются из стенок дугогасящей камеры под воздействием на них гасимой дуги. Управление осуществляется при помощи отдельного привода, который связан с выключателем нагрузки. Привод монтируется на месте установки выключателя. Тип привода: пружинный (ручной) или электрический. Привод выключателя ВНА-10/630 может быть левосторонним (ВНА-Л) и правосторонним (ВНА-П). Механический ресурс выключателя ВНА-10/630 до первого капитального ремонта составляет не менее 2000 операций. Межремонтный ресурс составляет 1000 циклов до первого среднего ремонта в течение четырёх лёт.

Структура условного обозначения ВНА-10/630 У2:
В - выключатель
Н - нагрузки
А - автогазовый
10 - номинальное напряжение сети, кВ
630 - номинальный ток, А
У2 - климатическое исполнение и категория размещения по ГОСТ 15150 и ГОСТ 15543.1

Выключатели ВНА-10/630 изготавливаются в следующих исполнениях:
Без заземляющих ножей и без предохранителей
С одним заземляющим ножом без предохранителей
С двумя заземляющими ножами без предохранителей
С одним заземляющим ножом c предохранителями
С двумя заземляющими ножами c предохранителями

Условия эксплуатации выключателя ВНА-10/630:
Температура окружающего воздуха: от -45°С до 40°С
Высота над уровнем моря не более: 1000м
Относительная влажность воздуха: 75% при 15°С, 100% при 25°С
Окружающая среда: промышленная атмосфера типа П
Рабочее положение в пространстве: установка на вертикальной плоскости. Допускается отклонение от вертикального положения до 5°.

Технические характеристики выключателя ВНА-10/630:
Номинальное напряжение: 10 кВ
Номинальный ток: 630 А
Номинальное начальное значение периодической составляющей сквозного тока короткого замыкания: 20 кА
Масса с заземляющими ножами: 52 кг
Масса с заземляющими ножами и предохранителями: 87 кг
Габаритные размеры: 613мм x 740мм x 480мм
Габаритные размеры с предохранителями: 1112мм x 740мм x 480мм
Срок службы до списания: 25 лет
