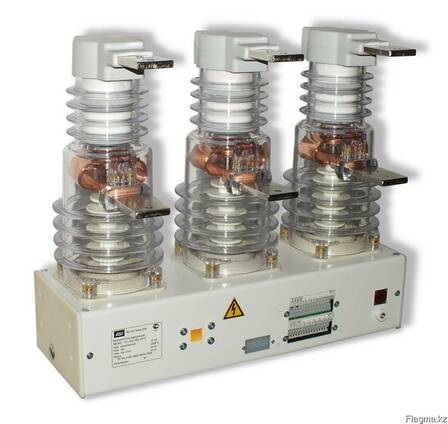

Вакуумный выключатель ВВ-АЕ-3150А-40кА выкатного типа

Вакуумные выключатели типа ВВ - АЕ- 6÷ 35 кВ.
Выключатели типа ВВ-АЕ предназначены для коммутации электрических цепей, при нормальных и аварийных режимах, в сетях трехфазного переменного тока частотой 50 Гц с номинальным напряжением от 6 до 35 кВ. Выключатели типа ВВ-АЕ используются в КРУ КТЗ.
Во всех случаях установка выключателей типа ВВ-АЕ допускается только по согласованию с предприятием-изготовителем.
Выключатели по требованию заказчика могут комплектоваться приводами с органами управления, например как: электромагнитом включения (YAC) и электромагнитом отключения (YAT) на напряжение 220В (110В) постоянного или 230В (120В) переменного тока и дополнительно набором электромагнитов встроенных расцепителями:
• электромагнитом отключения с питанием от независимого источника (YAV), номинальное
напряжение 220В постоянного или 230В, 120В и 100В переменного тока;
• токовыми расцепителями для схем с дешунтированием (YAA) на 3 А или 5 А.
Основные параметры ВВ-АЕ:
Номинальное напряжение, кВ: 10
Номинальный ток, А: 630 1250 1600 2000 2500 3150 4000
Номинальный ток отключения, кА: 20 25 31,5 40 50
Номинальные токи включения, кА:
• эффективное значение периодической
составляющей 125
Собственное время включения, мс,: не более 50
Собственное время отключения, мс: 30
Ток потребления электромагнита
отключения, А не более: при ~230 В-1,5, при =220 В-1,0
Ток потребления двигателя заводки
включающей пружины, А, не более:
• пусковой-1,5
• рабочий-1,0
Электромагнит отключения
независимого питания (YAV) по заказу
Расцепители токовые для схем с
дешунтированием на 3А или 5 А (YAA): по заказу
Время заводки включающей пружины, с,: не более 15
Ресурс по механической и
коммутационной стойкости, циклов ВО: 10000
Конструктивно модуль выключателя состоит из:
• основания, включающего в себя сварную раму с валом выключателя, отключающей
пружиной и масляным буфером;
• трѐх полюсов;
• пружинно-моторного привода.
По характеру конструктивной связи с приводом выключатели имеют отдельный привод,
связанный механической передачей. Выключатели имеют высокую степень унификации по исполнениям.
