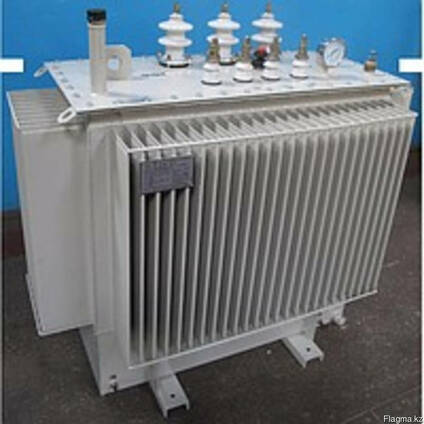

Трасформатор масляный ТМГ 400/10/0,4 в Кокшетау

Силовые трансформаторы ТМГ-10 – 2500 выпускаются с номинальным напряжением первичной обмотки (высокого напряжения) до 35 кВ включительно и вторичной обмотки (низкого напряжения) – 0,4 кВ. Схема и группа соединений – У/УН -0; Д/УН

–11.
Трансформаторы выпускаются с различными уровнями потерь холостого хода и короткого замыкания:

- уровень А согласно ТУ У 31.1-00213440-024-2006 с улучшенными потерями;

- уровень В согласно ТУ У3.49-05758084-016-2000 со стандартными потерями.

Напряжение регулируется без возбуждения. Для этого трансформаторы оснащены высоковольтными переключателями, которые присоединяются к обмотке высокого напряжения и позволяют регулировать напряжение ступенями при отключенном от сети трансформаторе со стороны НН и ВН с диапазоном ±2 х 2,5 %.

Согласно ГОСТ 11677, предельное отклонение технических параметров трансформаторов составляют:

- Напряжение короткого замыкания ±10%;

- Потери короткого замыкания на основном ответвлении 10%;

- Потери холостого хода 15%;

- Полная масса 10%.
