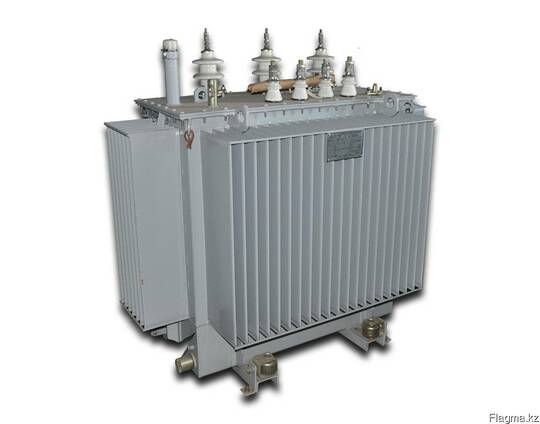

Трансформатор ТМГ 400/6-10

Трансформаторы трехфазные масляные типа ТМГ с гофробаком естественным масляным охлаждением, с переключателем без возбуждения, включаемые в сеть переменного тока частотой 50гц, предназначены для передачи и распределения электроэнергии в условиях умеренного и холодного климата. Трансформаторы не предназначены для работы в условиях тряски, вибрации, ударов, взрывоопасной и химически активной среде.
Трансформаторы выполнены в герметичном исполнении с полным заполнением маслом. Отсутствует расширитель и газовая подушка. Температурные изменения объема масла компенсируются изменением объема гофров бака за счет пластичной их деформации. Сообщение масла с окружающей средой нет, что исключает увлажнение, окисление и шламооброзование масла. Перед заливкой масло дегазируется, заливка производится в специальной вакуумзаливочной камере при глубоком вакууме, что обеспечивает удаление из масла, растворенного в нем воздуха, удаление из изоляции воздушных включений, исключается окисление масла, обеспечивается высокая электрическая прочность изоляции трансформатора. Масло не меняет своих свойств в течение всего срока службы трансформатора.
Избыточное давление в баках при эксплуатации трансформаторов не превышает 0,2-0,25 кгс/см2. Для ограничения давления в баках при перегрузках мощностью от 25 до 250 кВА установлены предохранительные клапаны, в трансформаторах мощностью 1000 кВА и выше установлены, газовое реле, термосигнализатор ТКП-160Сr. Для контроля уровня масла трансформаторы всех мощностей снабжаются маслоуказателем поплавкового типа. Трансформаторы соответствуют требованиям ГОСТ 11677 и ТУ 5100 РК 0001 0033 АО-017-2005. Напряжения регулируется без возбуждения (ПБВ). Для этого трансформаторы оснащены высоковольтными переключателями, которые присоединяются к обмотке высокого напряжения и позволяют регулировать напряжение ступенями при отключенном от сети трансформаторе со стороны НН и ВН с диапазоном ±2 х 2,5%
Условия эксплуатации
Высота над уровнем моря – до 1000м
Температура окружающего воздуха:
для умеренного климата – от -45˚ С до 40˚С (исполнение У)
для холодного климата – от -60˚ С до 40˚С (исполнение ХЛ)
Относительная влажность воздуха – не более 80% при 25˚С.
Структура условного обозначения
ТМГ-Х/10-У (ХЛ) 1
Т - трансформатор трехфазный.
М - охлаждение масляное с естественной циркуляцией воздуха и масла.
Г - трансформатор герметичный.
Х - номинальная мощность, кВА.
10 - класс напряжения обмотки ВН, кВ.
У(ХЛ)1 - климатическое исполнение и категория размещения по ГОСТ 15150
Технические характеристики
Номинальные напряжения обмоток :
ВН - 6, 10 кВ.
НН - 0,4 кВ.
Число фаз - 3.
Обозначение схемы и группы соединения обмоток – У/Ун-0, Д/У-11.
Вид и диапазон регулирования напряжения – ВН.
Переключения ответвлений без возбуждения (ПБВ) - ±2х2,5%.
