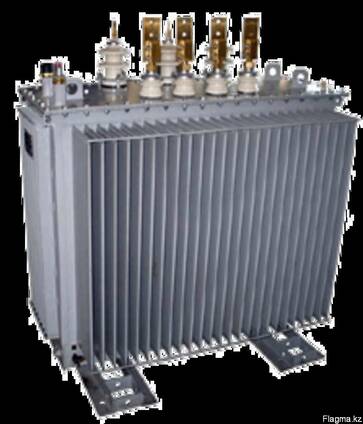

Трансформатор ТМГ 250/6-10-0,4 со схемой соединения Y/Zh-11

Масляные трансформаторы ТМГ со схемой соединения Y/Zh-11 номинальной мощностью от 25 кВА до 400 кВА , напряжением первичной обмотки на 10 кВ или 6 кВ, с напряжением вторичной обмотки 0.4 кВ.
Схема соединения обмоток — Y/Zh-11, номинальное напряжение НН — 400 В.
Типы исполнения:
с катками для продольного и поперечного перемещения трансформаторов;
с пробивным предохранитель на стороне низкого напряжения;
с контактными зажимами;
с термометрический сигнализатором для измерения температуры верхних слоев масла;
с мановакуумметрами для контроля внутреннего давления и сигнализации о предельно допустимых величинах давления.
Условия эксплуатации:
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли;
Температура окружающей среды от -60°С до 40°С;
Высота установки над уровнем моря не более 1000 м;
Режим работы длительный;
Трансформаторы не предназначены для работы в химически агрессивной среде, в условиях тряски, вибраций, ударов.
Конструкция масляных трансформаторов ТМГ Y/Zh-11:
Вводы ВН и НН расположены на крышке. Баки трансформаторов ТМГ прямоугольной формы без маслорасширителя. Для подъема бака и трансформатора в сборе используются крюки, расположенные под верхней рамой бака.
В герметичных трансформаторах типа ТМГ масло не соприкасается с воздухом и не окисляется. При вводе в эксплуатацию трансформатор ТМГ Y/Zh-11 не требует дополнительных расходов, не нуждается в профилактических ремонтах ревизиях в течении всего срока службы. Уровень масла в трансформаторе можно контролировать по указателю, который расположен на стенке бака.
