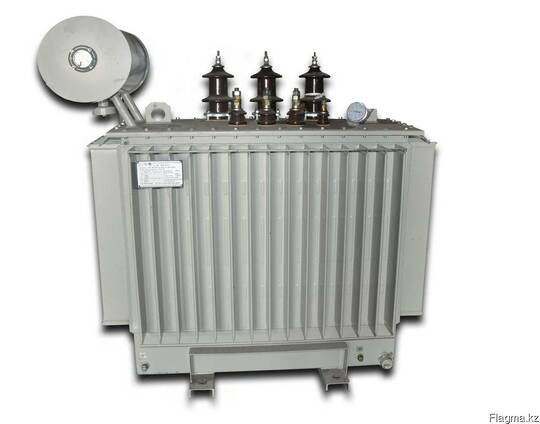

Трансформатор ТМ 63/6-10

Трансформаторы трехфазные силовые типа ТМ
Трансформаторы трехфазные силовые типа ТМ (с расширителем) общего назначения мощностью от 25 до 2500 кВА с естественным масляным охлаждением, с переключателем без возбуждения, включаемые в сеть переменного тока частотой 50 Гц, предназначены для передачи и распределения электроэнергии в условиях умеренного, холодного климата. Трансформаторы соответствуют требованиям ГОСТ 11677 и ТУ 5100 РК 0001 0033 АО-17-2005. Напряжения регулируется без возбуждения (ПБВ). Для этого трансформаторы оснащены высоковольтными переключателями, которые присоединяются к обмотке высокого напряжения и позволяют регулировать напряжение ступенями при отключенном от сети трансформаторе со стороны НН и ВН с диапазоном ±2 х 2,5%
Условия эксплуатации
Высота над уровнем моря – до 1000м
Температура окружающего воздуха:
-для умеренного климата – от -45˚ С до 40˚С (исполнение У)
-для холодного климата – от -60˚ С до 40˚С (исполнение ХЛ)
Относительная влажность воздуха – не более 80% при 25˚С.
Трансформаторы не рассчитаны для работы:
-во взрывоопасной и агрессивной среде
-при вибрации и тряске
-при частных включениях со стороны питания до 10 раз в сутки.
Структура условного обозначения
ТМ-Х/10-У (ХЛ) 1
Т - трансформатор трехфазный
М - охлаждение масляное с естественной циркуляцией воздуха и масла.
Х - номинальная мощность, кВА.
10 - класс напряжения обмотки ВН, кВ.
У(ХЛ)1 - климатическое исполнение и категория размещения по ГОСТ 15150
Технические характеристики
Номинальные напряжения обмоток :
ВН- 6, 10 кВ.
НН- 0,4 кВ.
Число фаз -3.
Обозначение схемы и группы соединения обмоток – У/Ун-0, Д/У-11.
Вид и диапазон регулирования напряжения – ВН.
Переключения ответвлений без возбуждения (ПБВ) - ±2х2,5%.
