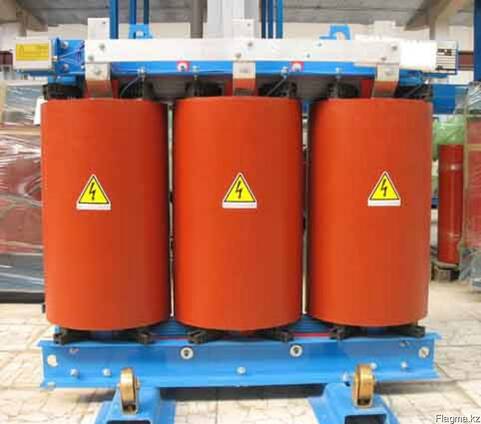

Трансформатор сухой с литой изоляцией ТСЛ 1600/20/0,4 кВ

Трансформаторы ТСЛ мощностью 400-2500 кВА, классом напряжения 20/0,4 кВ созданы для установки во встроенные подстанции. Этот тип трансформаторов отличается низким уровнем шума, более компактными размерами, а также устойчивостью к сейсмическим воздействиям силой 9 баллов (по шкале MSK-64).
Преимущества трансформаторов ТСЛ:
- пожаробезопасность: благодаря использованию огнестойкой, самогасящей смолы в качестве диэлектрика;
- устойчивость к воздействию плесени, влаги, а также пыли;
- компактность: габариты в сравнении с силовыми трансформаторами ТМГ значительно меньше;
- затраты на эксплуатацию сведены к минимуму;
- экологическая чистота: в случае пожара данные трансформаторы не выделяют вредные вещества, а также отсутствует проблема выброса масла.
Тип трансформатора ТСЛ
Мощность 400-2500 кВА
Группа соединения обмоток D/Yn-11, Y/Yn-0, другие по требованию заказчика
Материал обмоток ВН и НН алюминий
Номинальное высшее напряжение (20 кВ)±2×2,5%
Номинальное низшее напряжение 0,4кВ
Класс напряжения электрооборудования 10, 20 кВ
Уровень частичных разрядов ≤30 пК
Класс нагревостойкости F (155ºС)
Класс пожаробезопасности F1
Класс экологической безопасности E2
Номинальное значение климатических факторов У3 по ГОСТ 15150-69
Охлаждение AN (естественное)
AF (принудительное)
Степень защиты без защитного кожуха – IP00
в металлическом кожухе – от IP10 до IP33
Температура эксплуатации, транспортировки и хранения -25 … 40ºС
