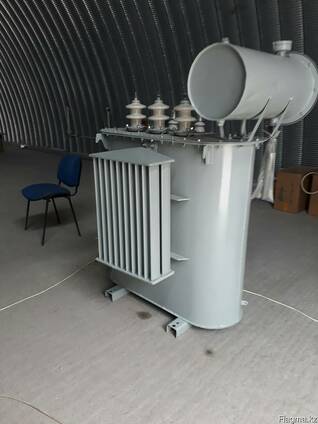

Трансформатор масляный ТМГ-40 кВА 10/0,4кВ

Трансформаторы трехфазные масляные ТМГ- 40кВа 10кВ/ 0,4 кВ предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии в условиях наружной или внутренней установки умеренного или холодного климата. Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах. Трансформаторы не предназначены для работы в условиях тряски, вибрации, ударов, в химически активной среде. Высота установки над уровнем моря не более 10000 м.
Номинальная частота 50 Гц. Регулирование напряжения осуществляется в диапазоне до +/- на полностью отключенном трансформаторе (ПБВ) переключением ответвлений обмотки ВН ступенями по 2,5.
Согласно ГОСТ 11677, предельные отклонения технических параметров трансформаторов составляют: напряжение КЗ +/- 10%; потери холостого хода +15%; полная масса +10%.
Трансформаторы ТМГ11 герметичного исполнения, без маслорасширителей.
Температурные изменения объема масла компенсируются изменением объема гофров бака за счет упругой из деформации.
Для контроля уровня масла в трансформаторах предусмотрен маслоуказатель поплавкового типа.
Для контроля внутреннего давления в баке и сигнализации в случае превышения им допустимых величин в трансформаторах мощностью 100 кВА и выше, размещаемых в помещении, предусматривается (по заказу потребителя) установка электроконтактного мановакуумметра.
Для измерения температуры верхних слоев масла на крышке трансформаторов предусмотрена гильза для установки жидкостного стеклянного термометра. Жидкостными стеклянными термометрами трансформаторы комплектуются по заказу потребителя.
Для измерения температуры верхних слоев масла и управления внешними электрическими цепями трансформаторы мощностью 630...2500 кВА предназначенные для эксплуатации в помещении или под навесом, по заказу потребителя комплектуются манометрическим сигнализирующим термометром.
Вводы и отводы нейтрали обмоток НН трансформаторов рассчитаны на продолжительную нагрузку током, равным 100% номинального тока обмотки НН.
Трансформаторы мощностью 250... 25000 кВА комплектуются транспортными роликами для перемещения трансформатора в продольном и поперечном направлениях.
Трансформаторы мощностью 160 кВА классов напряжения 10и 15кВ комплектуются транспортными роликами по заказу потребителя.
