Трансформ. подстанция типа МТПЖ-1,25-2,5/10(6) с 2 фидерами

Назначение и область применения
Подстанции трансформаторные мачтовые однофазные с масляными трансформаторами типа МТПЖ мощностью 1,25; 2,5; 4; 6 и 10 кВА предназначены для приема электрической энергии напряжением 6, 10 или 27,5 кВ, преобразования ее на напряжение 0,23 кВ и электроснабжения устройств сигнализации, централизации, автоблокировки, освещения и для других маломощных объектов железной дороги.

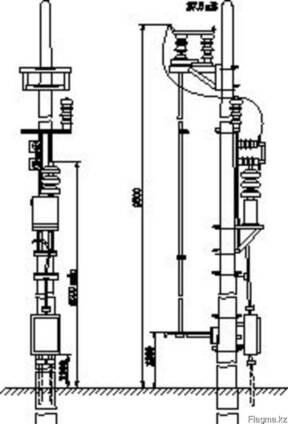

В зависимости от расположения оборудования, МТПЖ могут исполняться в 2-х вариантах:
I вариант - вся аппаратура на одной опоре ВЛ;
II вариант - вся аппаратура (кроме разъединителя) на одной опоре,
разъединитель - на ближайшей опоре ВЛ (отдельно).
Основные характеристики
Конструктивное исполнение: железнодорожная (мачтовая)
Условное обозначение: МТПЖ
Электрическая схемана стороне ВН: тупиковая
Способ установки: стационарная
Число трансформаторов: однотрансформаторная
Выполнение высоковольтного ввода: воздушный
Выполнение выводов отходящих линий
на стороне НН: воздушный, кабельный
Выполнение нейтрали трансформатора
на стороне НН: однофазный трансформатор
Uвн/Uнн, В: 27,5/0,23, 10/0,23, 6/0,23
Мощность силового трансформатора, кВА: 1,25-10 кВА.
Структура условного обозначения
МТПЖ - Х1 / Х2 / 0,23 У1
М - мачтовая;
Т - трансформаторная;
П - подстанция;
Ж - для электроснабжения объектов железнодорожной дороги;
Х1 - мощность силового трансформатора, кВА;
Х2 - номинальное напряжение на стороне ВН, (6; 10; 27,5 кВ);
0,23 - номинальное напряжение на стороне НН, кВ;
У1 - климатическое исполнение и категория размещения по ГОСТ 15150 - 69.
Пример записи: МТПЖ- 1,25 / 6 / 0,23 У1
Условия эксплуатации
Нормальная работа подстанции обеспечивается при условиях:
высота над уровнем моря не более 1000 м;
температура окружающего воздуха от -40°С до 40°С;
окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры МТПЖ в недопустимых пределах.
Подстанция МТПЖ не предназначена для работы в условиях тряски, вибрации и ударов, а также для ввода питания со стороны низшего напряжения.
Тип атмосферы II по ГОСТ 15150-69.
Степень защиты РУНН IР23 по ГОСТ 14254-96.
Требования безопасности по ГОСТ 12.2.007.4-75 и ГОСТ 12.2.007.0-75.
Подстанции должны монтироваться в соответствии с проектами, разработанными проектными организациями. При этом расстояние от уровня земли до открытых токоведущих частей МТПЖ должно соответствовать требованиям ПУЭ.
Конструкция
Конструктивно МТПЖ состоит из следующих основных частей:
однофазного силового трансформатора наружной установки,
распределительного устройства со стороны низшего напряжения,
высоковольтных предохранителей и ограничителей перенапряжений.
МТПЖ имеет следующие виды защит:
на стороне ВН: от атмосферных перенапряжений и от коротких замыканий.
на стороне НН: от перегрузки и коротких замыканий на отходящих линиях.
для защиты МТПЖ от атмосферных перенапряжений служит ограничитель перенапряжений.
для защиты силового трансформатора от коротких замыканий установлен предохранитель.
защита от перегрузки и коротких замыканий отходящих линий 0,23 кВ осуществляется автоматическими выключателями.
при использовании провода 27,5 кВ в качестве волноводного для поездной радиосвязи используется согласующий контур.
В МТПЖ имеются механические блокировки, предотвращающие:
включение заземляющего ножа разъединителя при включенном главном ноже;
включение главного ножа разъединителя при включенном заземляющем ноже.
