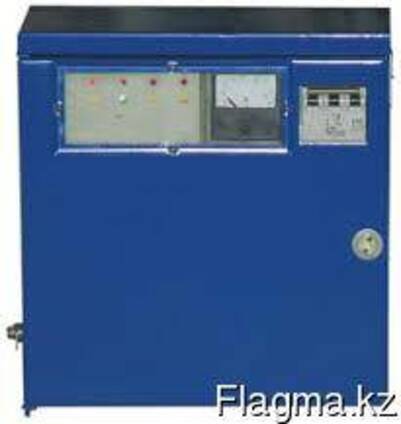

Станция управления скважинными насосами СУЗ-200

Станция управления СУЗ предназначена для автоматического, дистанционного и местного управления и защиты трехфазными электродвигателями погружных насосов. Станция управления СУЗ защищает электродвигатели от перегрузок по току, короткого замыкания, неполнофазного режима работы и сухого хода.

В автоматическом режиме станция обеспечивает управление по сигналам датчиков верхнего и нижнего уровней, установленных в резервуаре, от электроконтактного манометра или от реле давления.

При дистанционном режиме управления станция обеспечивает управление по двухпроводной линии (до двух километров).

При местном режиме управления станция включается и выключается автоматическим выключателем.

Станция также имеет встроенный имитатор перегрузки по току, позволяющий настраивать станцию по току электродвигателя без использования дополнительных приборов.

В станции предусмотрена блокировка на время воздействия гидроудара. Время блокировки регулируется.

Станция управления и защиты СУЗ обеспечивает:

отключение электродвигателя при обрыве любой из 3-х фаз;
отключение электродвигателя при перегрузке по току (в одной или в трех фазах);
отключение электродвигателя при отсутствии воды в скважине;
световую сигнализацию перегрузки по току, неполнофазного режима работы, режима «сухого хода», пониженного напряжения и включенного состояния электродвигателя, а в автоматическом режиме уровень воды в накопительной емкости (относительно датчиков уровней);
восстановление режима работы после прекращения аварийного воздействия, время задержки включения регулируется.
индикацию потребляемого тока в одной из фаз электродвигателя.
Станция управления и защиты СУЗ предназначена для эксплуатации в закрытых помещениях без искусственно регулируемых климатических условий:

температура окружающего воздуха от минус 45°С до плюс 40°С;
относительная влажность воздуха до 98% при температуре плюс 25°С;
высота над уровнем моря до 1000 м;
окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров.
