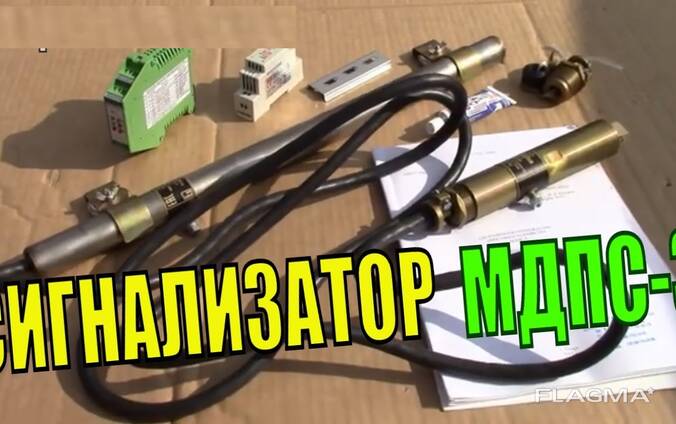

Сигнализатор прохождения очистного устройства МДПС-3

Сигнализатор МДПС-3 (в дальнейшем - сигнализатор) предназначен для
установления факта прохождения внутритрубного объекта (очистного устройства, разделителя,
снаряда–дефектоскопа) по трубе нефте-газопровода.
Сигнализатор может работать как автономно, так и в составе АСУ. Сигнализатор
состоит из двух блоков: датчика, блока питания и регистрации.
Принцип работы сигнализатора основан на приеме и регистрации датчиком
мгновенных флуктуаций магнитного поля возникающих при движении внутритрубного объекта
(в дальнейшем – ВТО) по трубопроводу в месте его прохождения. В момент прохождения ВТО
места установки датчика сигнализатора, последний формирует соответствующий сигнал в
линию, соединяющую датчик с блоком питания и регистрации, а блок питания и регистрации
формирует в линию АСУ ТП сигнал, фиксирующие факт прохождения ВТО. Одновременно
датчик сигнализатора осуществляет прием и регистрацию переменного магнитного поля
частотой 22±1 Гц, что дает дополнительную возможность фиксировать прохождение ВТО,
оснащенного излучателем переменного магнитного поля.
