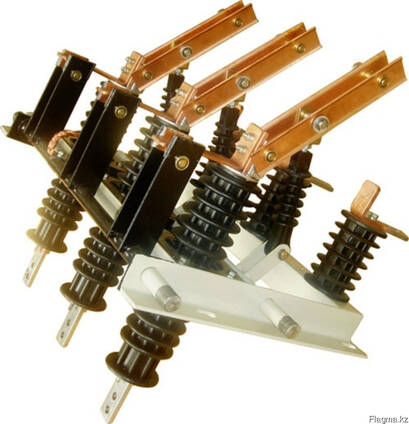

Разъединители РВФЗ-1-10/400 внутр. установки с ПР

Разъединители РВФЗ (РВФЗ-10/400, РВФЗ-10/630, РВФЗ-10/1000) с приводом ПР-10.

Основные характеристики, назначение и область применения:
Разъединители РВФЗ предназначены для коммутации под напряжением участков электрической цепи при отсутствии нагрузочного тока и для изменения схемы соединения, обеспечения безопасного производства работ на отключенном участке, включения и отключения зарядных токов воздушных и кабельных линий, холостого тока трансформаторов и токов небольших нагрузок.
Используются для работы в шкафах комплектных распределительных устройств, камерах стационарных одностороннего обслуживания (КСО) и комплектных трансформаторных подстанциях. Разъединители РВФ предназначены для установки в устройствах, где требуется выполнить изолированный переход из одного помещения (отсека) в другое без дополнительных проходных изоляторов. Разъединители РВФЗ по конструкции, принципу действия и назначению аналогичны разъединителям РВ, РВЗ, а отличаются тем, что имеют проходные изоляторы со стороны шарнирных (разъемных) контактов. Управление разъединителем РВФЗ и ножами заземления производится отдельными приводами ПР-10.

Условия эксплуатации:
температура окружающего воздуха от 40°С до -45°С;
окружающая среда невзрывоопасная, не содержащая токопроводящей пыли в недопустимой концентрации;
высота установки над уровнем моря не более 1000м.

Технические характеристики:
Номинальное напряжение, кВ: 10
Наибольшее рабочее напряжение, кВ: 12
Номинальный ток, А: 400, 630, 1000
Ток термической стойкости, кА: 20
Ток электродинамической стойкости, кА: 51
Время протекания, с:
для главных ножей - 3
для заземляющих ножей - 1
Номинальная частота, Гц: 50; 60
