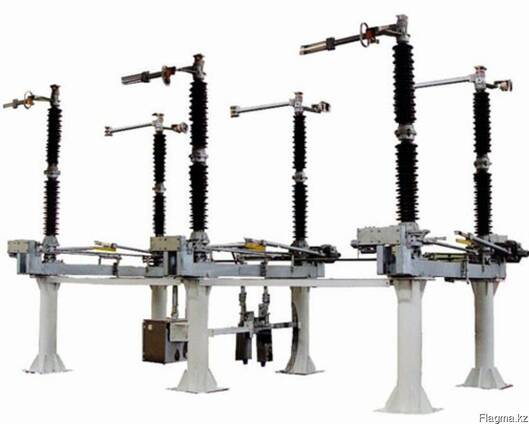

Разъединитель РДЗ-1-110/1000 трехполюсный с 1 ножом

Разъединитель наружной установки серии РДЗ-110/1000.
Применении разъединителей серии РДЗ-110/1000:
Разъединители наружной установки РДЗ на 110 кВ используются для коммутации обесточенных участков электрической сети с классом напряжения до 110 кВ. Также применяется для заземления отключенных участков с помощью стационарных заземлителей.
Условное обозначение разъединителей серии РДЗ :
РДЗ-1-110/1000 УХЛ1
Р – разъединитель;
Д – двухколонковый;
З – наличие заземлителей;
1, 2 – обозначение количества заземлителей;
110 – номинальное напряжение, кВ;
Б – усиленное исполнение изоляции – категория Б по ГОСТ 9920 (при нормальном исполнении индекс отсутствует);
1000, 2000 – номинальный ток, А;
УХЛ1 – климатическое исполнение.
Особенности конструкции:
Конструкция разъединителей серии РД и РДЗ состоит из отдельных полюсов, которые, в зависимости от требований могут применятся в однополюсном, двухполюсном или трехполюсном вариантах установки. .
Конструкция полюся разъединителя выполнена в виде двухколонкового устройства с поворотом контактных ножей в горизонтальной плоскости и состоит из цоколя, колон изоляции, токоведущей части и устройства заземления. Контактные ножи разъединителя на 1000 А реализованы из двух медных шин идущих параллельно и установленных «на ребро», один конец которых соединен гибкими связями с контактным выводом, а с другого конца образован разъемный контакт.
Заземляющее устройство разъединителя представляет собой заземлители, стационарно установленные на цоколе разъединителя и закреплённый контакт, установленный на главном контактном ноже. Основные детали разъединителя, выполненные из черных металлов, а также обработаны антикоррозийным покрытием в виде горячего цинка.
Технические характеристики разъединителей серии РДЗ-110/1000 УХЛ1:
Ном. напряжение, кВ: 110
Макс. рабочее напряжение, кВ: 126
Номинальный ток, А: 1000, 2000
Количество заземлителей: 1,2
Масса, кг.: 160
