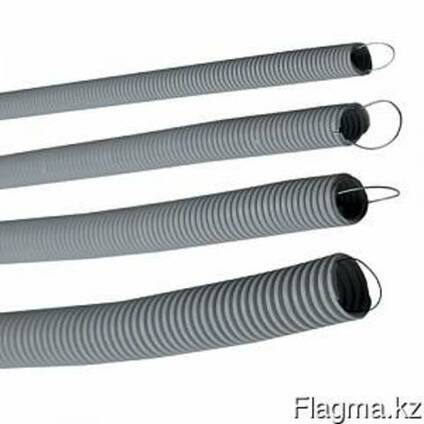

Гофра труба д.20 с протяжкой

Назначение

Трубы ПВХ предназначены для прокладки в них электрических, телефонных, компьютерных, телевизионных сетей, работающих при электрическом напряжении постоянного или переменного тока, величиной не более 1000 вольт, выполненных изолированными проводами, шнурами или кабелями.
Применение

Трубы ПВХ применяются для монтажа скрытой и открытой проводки в потолках, стенах, гипсокартонных перегородках, фальшполах выполненных из трудносгораемых материалов.
Преимущества

1. Сокращение времени на монтаж проводки, а следовательно затрат на монтаж.
2. Удобство прокладки проводки в гофрированные трубы обеспечивается комплектацией специальным зондом.
3. Замена проводки (провода, кабеля) в гофрированной и гладкой трубе производится достаточно просто и с минимальными затратами.
4. Гибкость трубы сокращает количество аксессуаров требуемых для прокладки проводки, что обеспечивает дополнительное удобство и сокращает затраты.
5. В сочетании с предлагаемым ассортиментом аксессуаров возможна прокладка электропроводки практически в любых условиях и высокой степени сложности.
6. Труба служит дополнительной защитой от возможных механических воздействий на провод.
7. Прокладка проводки в жесткие трубы не требует каких-либо особых усилий, так как внутренняя поверхность - гладкая.
8. Проводка, проложенная в гладкую трубу, имеет высокую степень пыле- и влагозащищенности, при условии применения соответствующего набора аксессуаров.
9. Материал трубы затрудняет распространение возможного процесса горения изоляции провода, а также имеет отличные диэлектрические свойства.

Советы по выбору диаметра трубы

Ø К осветительным приборам, как правило, подводится труба диаметром 16 мм. Для прокладки телефонной, сигнализационной сетей также используется труба диаметром 16 мм.

Ø К выключателям и розеткам подводится труба диаметром не менее 20 мм.

ØДля прокладки коаксиальной сети рекомендуется использование трубы диаметром не менее 25 мм. Соединение основной распределительной коробки с аналогичной в другом помещении и центральным распределительным щитом осуществляется посредством трубы диаметром 25

Ø Для соединения электрощитов между собой рекомендуется использовать трубу диаметром не менее 32 мм, причем также желательно проложить резервную трубу.

Советы по прокладке труб

1. При прокладке гофрированных труб следует избегать острых углов, а также близкого расположения нескольких углов.
2. Рабочее расстояние для протяжки провода в трубе составляет 20-25 м с максимальным количеством правильно выложенных 4-5 углов.
3. При необходимости увеличения длины цельного отрезка трубы и количества углов, следует устанавливать транзитные коробки на углах или на местах, близких к середине цельного отрезка трубы.
4. Недопустима протяжка в одной трубе одновременно нескольких сетей.
5. Прокладка каждого вида коммуникаций производится в своих, предназначенных только для этих целей, трубах и коробках на определенном расстоянии друг от друга.
6. При монолитном строительстве гофрированные трубы тяжелой серии укладываются до подачи раствора и фиксируются к несущим металлоконструкциям, протяжка провода производится после того, как стена уже сформирована.
7. Внутренние коммуникации, созданные на основе гофрированных труб, позволяют использовать взаимозаменяемую проводку на протяжении всего срока эксплуатации здания.
8. При прокладке внутренних коммуникаций правила рекомендуют использовать крепежную клипсу соответствующего диаметра в соотношении 3 шт на 1 п. метр.
