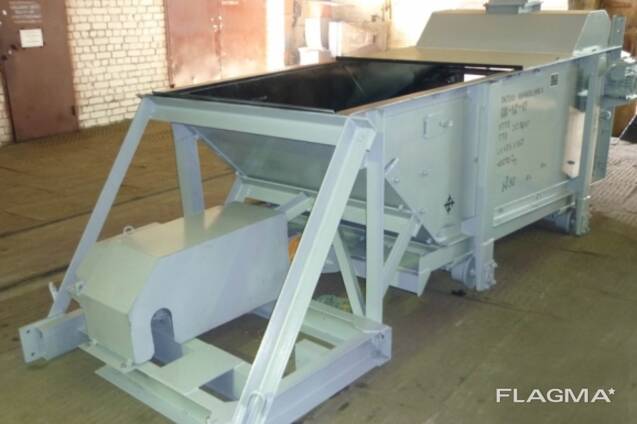

Питатель качающиеся типа ПК-1,2-10

Питатели качающиеся типа ПК-1,2-10 предназначены для равномерной выдачи нелипких сыпучих материалов с объемной массой насыпного груза до 1200 кг/м3 и крупностью не более половины ширины лотка из бункеров, воронок и других емкостей в технологические машины или транспортирующие устройства.

Питатель ПК-1,2-10 применяется в угольной, металлургической промышленности, на предприятиях промышленности строительных материалов.

Конструкция
Питатель типа ПК-1,2 состоит из приемной части (короба) 1, рабочего органа (лотка) 3, привода 5, затвора 4, привода затвора 6, роликоопор 2.
Питатель качающийся ПК-1,2
Лоток устанавливается на роликоопорах, закрепленных на раме питателя, и соединяется с приводом через регулируемый кривошипно-шатунный механизм. Короб и лоток футеруются съемными листами из износостойкой стали. Привод питателя состоит из взрывобезопасного асинхронного двигателя, двухступенчатого редуктора и кривошипно-шатунного механизма. Механизм позволяет регулировать величину хода лотка, которая обуславливает производительность питателя. В зависимости от характеристики материала производительность питателя может дополнительно изменяться затвором.

Материал в качающийся питатель ПК-1,2-10 поступает через загрузочное отверстие в коробе. В нижней части короба расположен лоток. При ходе вперед лоток выносит из-под емкости порцию материала. При ходе назад материал, лежащий на лотке, не перемещается в результате сопротивления поступающего из емкости, а также упора его в наклонную (лобовую) стенку короба, а ссыпается через кромку лотка в разгрузочный желоб.
