Центробежные насосы секционные ЦНС 850

Центробежные насосы секционные ЦНС 850

Секционные центробежные насосы типа ЦНС (центробежный насос секционный) — это многоступенчатые горизонтальные насосы, предназначенные для перекачивания чистой или слегка загрязнённой воды (а также жидкостей, по свойствам схожих с водой) в промышленности, коммунальном хозяйстве, теплоэнергетике и нефтегазовом комплексе.
________________________________________
Общие сведения
• Насосы ЦНС 850 240…960 — многоступенчатые секционные центробежные насосы с производительностью 850 м³/ч и напором от 240 до 960 м соответственно.
• Применяются для перекачки холодной воды (1–45 °C), с содержанием примесей ≤ 0,2 % (частицы до 0,2 мм, микротвердость ≤ 1,46 ГПа).
• Используются в системах водоснабжения промышленных, административных и жилых объектов, а также в водоотливе угольных шахт и подаче воды в нефтеносные пласты.
________________________________________
Характеристики основных моделей
Модель Подача м³/ч Напор (м) Мощность (кВт) Вес (кг) КПД (%) Кавитационный запас (м)
ЦНС 850 240 850 240 772 4132 ≈72 ≤ 5
ЦНС 850 360 850 360 1157 4633 ≈72 ≤ 5
ЦНС 850 480 850 480 1543 5134 ≈72 ≤ 5
ЦНС 850 600 850 600 1929 5635 ≈72 ≤ 5
ЦНС 850 720 850 720 — 6136 ≈72 ≤ 5
ЦНС 850 840 850 840 2700 6638 ≈72 ≤ 5
ЦНС 850 960 850 960 3086 7149 ≈72 ≤ 5
(Информация усреднённая, источники: ЦНС 850 240…960 каталоги) ________________________________________

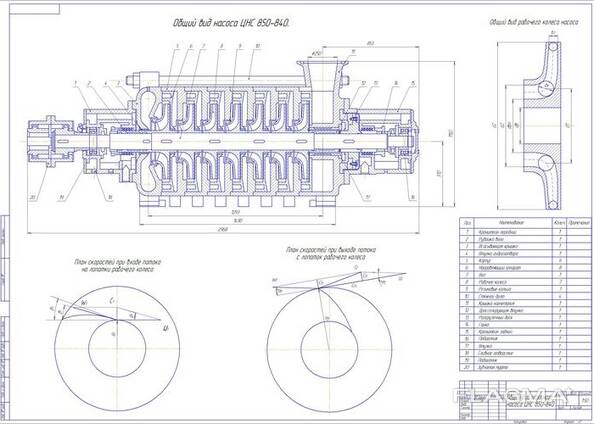

Конструктивные особенности
• Многоступенчатая конструкция с последовательными рабочими колёсами на общем валу.
• Секции корпуса (количество = число колёс – 1) обеспечивают гибкость: изменение напора без потери подачи.
• Каналы переводов (внешние/внутренние) балансируют осевые силы.
• Возможны горизонтальное и вертикальное исполнения.
________________________________________
Агрегат с электродвигателем
• Модели типа ЦНСА 850 240...960 комплектуются электродвигателями.
• Пример: для ЦНСА 850 240 — двиг. А4450Х4У3 (≈800 кВт), напряжение 6000 В, габариты L×B×H: 3723×1420×1410 мм, вес ≈7195 кг.
• Для более мощных моделей (например, ЦНСА 850 960) вес и размеры значительно увеличиваются — до ~21977 кг и L ≈ 6473 мм.
________________________________________
Область применения
• Водоснабжение и повышение давления в системах холодной воды (чистая нейтральная вода).
• Гидроотлив в шахтах, подача воды в нефтеносные пласты.
• Используются там, где требуются высокая подача при значительном напоре, стабильность, надёжность, возможность адаптации напора (секционной конструкцией).
________________________________________
Примечания
• КПД примерно составляет 72 % при номинальной подаче и скорости 1500 об/мин.
• Кавитационный запас стандартный — до 5 м.
• Доступные варианты: от 240 м до 960 м напора, конфигурации с двигателем (агрегаты) или без.
• Условия эксплуатации: температура воды 1–45 °C (у ЦНСГ до 105 °C), твердые включения ≤ 0,1–0,2 % в зависимости от модели.
