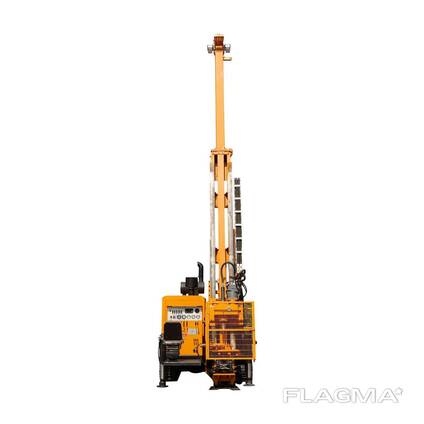

Буровая установка Falcon 1200 HQ 900 метров

2.1. Параметры бурения:

BQ: 1600 м

NQ: 1200 м

HQ: 900 м

PQ: 500 м

2.2. Лебедка ССК:

Вместимость троса: 1500 м * 6 мм

Тяговое усилие подъема: 2 т

Скорость подъема: Пустой - 126 м/мин, полный - 440 м/мин

2.3. Система подачи:

Ход подачи: 3.4 м

Скорость подачи: Быстрая и медленная, регулируемая

Усилие подачи: 13 т

Усилие подъема: 25 т

Угол бурения: 45° - 90°

Длина подъема штанги: 6 м

2.4. Двигатель (Weichai WP6G240E330):

Тип: Дизельный, с турбонаддувом

Рабочий объем: 6.75 л

Мощность: 176 кВт

Макс. крутящий момент: 868 Нм

Обороты: 2300 об/мин

Охлаждение: Комбинированное (воздушное и водяное)

Электросистема: Электронное управление Common Rail, 24 В

2.5. Гидравлическая система:

Главный насос: 31.5 МПа, 200 л/мин (Bosch Rexroth)

Вторичный насос: 18 МПа, 51 л/мин

Вспомогательный насос: 18 МПа, 51 л/мин

Охлаждение гидромасла: Комбинированное (воздушное и водяное)

2.6. Вращатель:

Привод: Гидравлический подвижной вращатель

Диаметр ротора: 80 мм

Макс. крутящий момент: 2200 Нм

Макс. скорость вращения: 1500 об/мин

2.7. Трубодержатель для буровых штанг (Гидравлический патрон):

Макс. внутренний диаметр: 125 мм

Удерживающая способность: 12 400 кг

2.8. Шасси установки:

Количество домкратов: 4

Ход цилиндра домкрата: 550 мм

2.9. Гусеничное шасси (опция):

Способ управления: Дистанционный пульт

Тип гусениц: Тяжелые, ширина трака 350 мм

Макс. скорость передвижения: 2.8 км/ч

2.10. Главная лебедка:

Натяжение на прямом тросе (пустой барабан): 100 кН

Скорость (пустой барабан): 25 м/мин

Ёмкость троса: 50 м

Диаметр троса: 45 м х 20 мм

2.11. Патрон вращателя:

Тип: Гидравлическое открытие, пружинное закрытие

Макс. внутренний диаметр: 124 мм

Зажимное усилие: 178 кН

2.12. Грязевой насос:

Макс. производительность: 250 л/мин

Макс. давление: 10 МПа

3. КОМПЛЕКТ ПОСТАВКИ (ПРИНАДЛЕЖНОСТИ)
3.1. Основные компоненты:

№ Наименование Ед. изм. Кол-во Примечания
1 Укосина компл. 1
2 Гибкий шланг для подачи раствора шт. 1
3 Смеситель (мешалка) шт. 1
4 Шланг для ванны шт. 1 10 метров
5 Тент (палатка) компл. 1
6 Каркас тента компл. 1
7 Нержавеющая ванна для раствора компл. 1
8 Механизм для свинчивания / развинчивания штанг компл. 1
9 Опорная плита (подошва) для домкратов шт. 4
10 Лестница для подъёма по мачте шт. 5
11 Комплект расходных материалов компл. 1
12 Кулачки захватные (патронные) шт. 2 №89
13 Кулачки захватные (патронные) шт. 3 №110
14 Зажимы для стального троса (каната) шт. 4
15 Разводной ключ (трубный) шт. 1
16 Разводной ключ (трубный) шт. 2
17 Светодиодный прожектор шт. 2
18 Пульт дистанционного управления компл. 1 Входит в комплект насоса
3.2. Комплектующие и запчасти для насоса:

№ Наименование Ед. изм. Кол-во Примечания
1 Хомут для шлангов (грязевой насос) шт. 2
2 Фильтр для воды (раствора) шт. 1
3 Съёмник для втулки поршня шт. 1
4 Т-образный торцевой ключ 19мм шт. 1
5 Съёмник стопорной гайки поршня шт. 1
6 Держатель для ручного молотка шт. 1
7 Соединительная штанга шт. 1
8 Вороток (рычаг) шт. 1
9 Съёмник нижнего корпуса клапана шт. 1
10 Шестигранная гайка шт. 1
11 Корпус клапана шт. 3
12 Поршень шт. 5
13 Уплотнительное кольцо типа "O" пакет 1
14 Стальной шарик шт. 3
15 Шайба шт. 3
