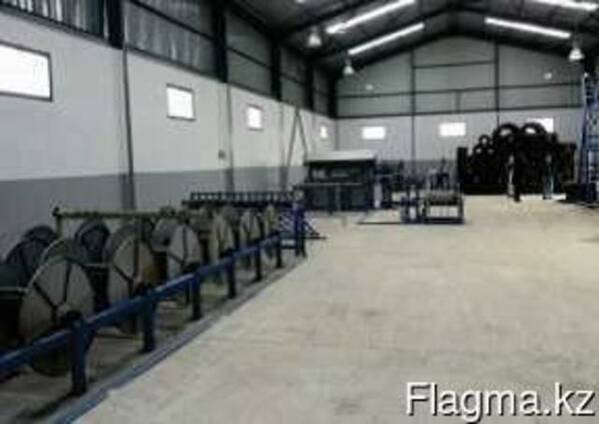

Автоматическая сварочная машина VM2400/4-10 мм

Автоматическая сварочная машина VM2400/4-10 CB, подача проволоки бухта/бухта, ширина сетки 2400 мм.

1. Подставка для катушек : 1 ед
2. Часть для выпрямления продольных проволок : 1 ед
3. Часть для сварки : 1 ед
4. Часть для добавления поперечной проволоки : 1 ед
5. Отверстия для резки законченной сетки : 1 ед
6. Часть для укладки и опрокидывания ячеек : 1 ед

1. Подставка для катушек
• Корпус: Конструкция из сварной стали
• Направление провода С лева на право
• Количество катушек: 24
• Размер: 2400x15000 mm
• Вес: 1000 kг

2. Блок выпрямления продольных проволок
Это используется для выпрямления продольных проволок. У блока есть датчик для обнаружения наличия провода. Если нет проводов, датчик остановит машину.

• Корпус: Конструкция из сварной стали
• Направление провода: С лева на право
Количество мест для провода: 24
• Размеры: 2700x1800
• Вес блока 1000 kg

3. Сварочная машина

Сваривает: Проволока с низким содержанием углерода
• Диаметр проволоки: 4,00 ÷10,00 mm
• Скорость работы: 40-70 циклов/мин
• Длина продольного шага: 100 - 200 mm
• Поперечный шаг: Регулируемый от 50 mm÷250mm
• Количество электродов: 24
Ширина сетки: 2500 mm
• Количество трансформаторов: 12
• Мощность трансформаторов: 12x100 kW
• Охлаждение : Водой
• Рабочие режимы:
1. Все вместе
2. Индивидуально

• Напряжение: Рабочее: 3x380V AC , Системы контроля 24VD

• Система управления: С PLC

4. Блок для добавления перекрестного провода

5. Ножницы для резки готовой сетки используются для резки готовой сетки.

• Размер: 2800x1600x500 mm
• Ширина резки: max 2500 mm
• Тип резки: Гидравлически
• Мощность: 22kW

6. Часть для укладки и опрокидывания готовой продукции
Этот блок используется для укладки и упаковки сетки.
Максимальный номер ячейки в упаковке - 50 штук (500 мм)

• Корпус: Сделан из сварной стали
• Максимальная ширина сетки: 2400 mm
• Максимальная длина сетки: 6000mm
• Тип опрокидывания: Electro motors
• Мощность: 12 kW

Спецификация автоматической сварочной линии:

Ширина сетки, mm 2400 mm
Длина сетки, mm 6000 mm
Диаметр проволоки, mm 4-10 mm
Продольный шаг, mm 100 - 200
Поперечный шаг, mm 50-250 регулируемый
Панель управления PLC Siemens
Сервомотор, приводы Yaskawa
Количество трансформаторов 12
Мощность трансформаторов, KVA 100
Скорость сварки, циклов/мин. 40-70
Варианты работы
1. Все вместе
2. Индивидуально
Мощность, V 3x380
Охлаждение электродов Водой
Расход воздуха, m3/min 3,5-5
Давление воздуха, bar 6-7,5
Расход воды, л/мин. 30-45

Добавление продольных проводов Автоматическая катушка
Добавление перекрестных проводов Автоматически

Размеры линий для изготовления проволочной сетки, mm 45000x7000x2000

Ножницы для резки сетки - Гидравлические
Система переворота сетки
Автоматический выталкиватель сетки

Гарантия 12 мес.
